Рекомендации по установке светодиодной ленты


В статье описаны важные рекомендации по монтажу светодиодный ленты в качестве подсветки рекламного элемента наружной рекламы, интерьерной подсветки, светового оформления и подсветки рекламной конструкции интерьерной рекламы. Алюминстрой просит специалистов по производству рекламы обратить внимание на указания, которые необходимо соблюдать, что необходимо избегать и как правильно монтировать светодиодную ленту в подсветке рекламной конструкции.

1. Общие сведения по монтажу светодиодной ленты

Светодиодная лента для подсветки и светового оформления рекламной конструкции выполнена на основе гибкой самоклеящейся печатной платы. Поставляется в бобине. Применение ленты в рекламе:

  • производство наружной рекламы,
  • изготовление подсветки торгового, маркетингового и выставочного оборудования,
  • декоративно-художественное оформление интерьеров.

2. Технические характеристики светодиодной ленты

Все технические характеристики светодиодных лент, необходимые для расчета проекта, для монтажа рекламной конструкции или элемента декора приведены на страницах светодиодных лент в каталоге продукции Алюминстрой.

3. Монтаж светодиодной ленты

Отмерьте необходимую длину ленты. Ленту рекомендуется разрезать ножницами между контактными площадками для пайки. Места для резки промаркированы соответствующим образом ;см. на ленте). Категорически не допускается резка ленты в других местах.

Если необходимо соединить два отрезка ленты, допускается соединение лент с помощью накладной  установки специальных коннекторов с соединительными проводами, а так же  допускается соединение отрезков ленты с помощью проводов, методом пайки к специальным контактным площадкам.

При пайке отрезков ленты применяется паяльник с температурой жала не более 260°С. Время пайки не должно превышать 10 секунд.

Также отрезки ленты можно соединить с помощью коннекторов, которые поставляются отдельно. Контактные площадки лент, необходимо завести в разъем коннектора и защелкнуть фиксирующую крышку.

Исходя из тала выбранной ленты и ее длины, выбирается подходящий блок питания (см. п.5 расчет мощности блоков питания). Если используется RGB лента, то потребуется установка контроллера и, возможно, усилителей.

Перед монтажом необходимо подготовить поверхность, на которую будет устанавливаться лента.

Поверхность следует очистить от пыли и грязи, при необходимости, обезжирить. Также, во избежание повреждения ленты, поверхность должна быть цельной, без разрывов.

Лента устанавливается при помощи клейкого слоя, нанесенного с обратной стороны. После удаления защитного покрытия с клеевого слоя, лента легким усилием прижимается к поверхности. Крепление ленты со степенью влагозащиты IP68 (в силиконовой трубке, залитой эпоксидной смолой) осуществляется при помощи скоб или клея/герметика. Нельзя допускать резких изгибов ленты. Минимальный радиус изгиба ленты 6 см.

ВАЖНО! ■ Нельзя подвергать механическим нагрузкам ленту и находящиеся на ней компоненты.

  • Необходимо строго соблюдать полярность при подключении ленты к источнику питания и при пайке отрезков ленты. Неправильное подключение может привести к выходу ленты из строя.
  • При монтаже ленты на металлические и другие токопроводящие поверхности, необходимо изолировать ленту от поверхности.
  • При монтаже не допускайте повреждений токо-проводящих дорожек на ленте.
  • Допускается последовательное подключение ленты длиной до 5 м. Лента длиной свыше 5 м подключается параллельно, в противном случае возникает перегрузка токопропускающих элементов, что может привести к выходу ленты из строя.
  • Используйте источники питания соответствующей мощности.
  • При работе с лентой соблюдайте меры защиты от статического электричества,которое может повредить светодиоды.
  • Не допускается эксплуатация ленты в условиях, несоответствующих степени пыле- и влагозащиты ленты.

4. Подключение RGB светодиодных лент

Подключение, питание и управление RGB лент (разноцветных) осуществляется с помощью трёхканального контроллера управления светодиодной нагрузкой. Плюс ленты подключается к плюсу источника питания, минус к минусу контроллера, а три контакта ленты (R, G и B) к соответствующим контактам контроллера.

5. Схематичное изображение основных элементов ленты.

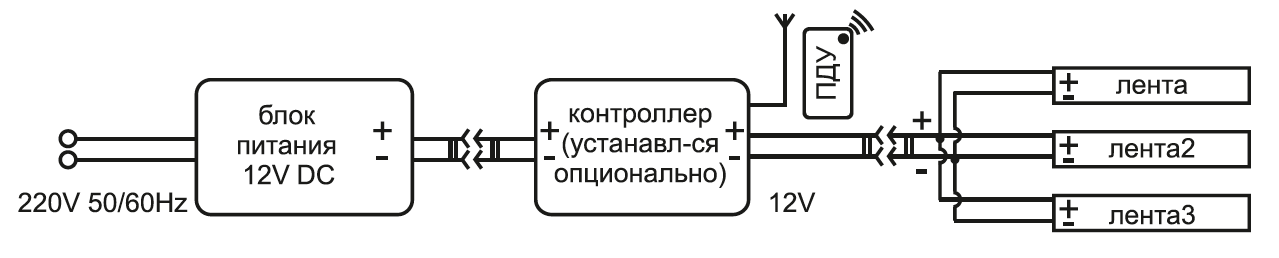

5. Схема подключения светодиодной ленты



6. Подбор трансформатора для подключения светодиодной ленты

Таблица, по которой можно подобрать трансформатор к определенному типу ленты, в зависимости от ее мощности и длинны отрезка ленты
Напомним, что про основные отличия светодиодных лент для подсветки мы уже писали ранее.
