Монтаж светодиодных RGB-лент большой длины

Для производства рекламных конструкций часто применяют RGB-ленты со светодиодами 5050. При количестве светодиодов 60 штук на метр, такая лента потребляет 14,4 Вт/м. При плотности светодиодов 30 на метр, мощность снижается до 7,2 Вт/м., но все равно, это довольно большая потребляемая мощность. Длина шлейфа ленты, которую можно подключить ограничена потребляемой мощностью ленты – с одной стороны, возможностями блока питания или контроллера – с другой.

Блоки питания для светодиодной ленты без применения принудительного охлаждения  меют мощность до 200 Вт. Поэтому, логично предположить, что самая большая длина ленты, которую можно подключить должна быть не более 13,5 метров (это справедливо для самой распространенной ленты 5050 с потреблением в 14,4 Вт/м). Контроллеры для управления режимами RGB бывают разные, но чаще применяют устройства с мощностью 144 Вт, что также ограничивает длину шлейфа LED-ленты до 10 метров.

Если помещение или рекламная конструкция имеет большой периметр или линейный размер, то для рекламной подсветки может потребоваться лента длиной более 13 метров. Как же быть?  В этом случае компании, которые производят рекламу, объединяют несколько блоков питания и управляющих устройств в единую систему. Логичное, на первый взгляд решение, использовать несколько RGB-контроллеров нецелесообразно, так как возможны сбои в работе системы, рассинхронизация работы, нарушение ритмического рисунка цвета свечения отдельных шлейфов системы, даже если вся система будет управляться с единого пульта,.

Алюминстрой рекомендует для подсветки с применением длинных шлейфов светодиодных лент использовать систему, основанную на одном управляющем контроллере. Для питания светодиодных шлейфов LED-лент необходимо использовать усилители  RGB сигнала, которые будут поступать с единого контроллера.

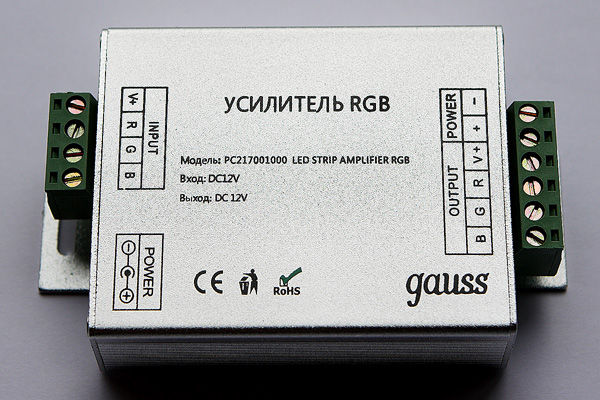

Усилитель RGB для светодиодной ленты

Такая схема предполагает подключение различных блоков питания к контроллеру и к каждому усилителю. Схема монтажа в этом случае выглядит следующим образом.

Схема подключения RGB ленты

Мощности блоков питания должны соответствовать потребляемой мощности подключенных к ним шлейфов ленты, с учетом подключенных  контроллера и усилителей RGB-сигнала.
