Как подобрать трансформатор для светодиодный подсветки?

Напряжение блоков питания

С самого начала стоит обратить внимание на тот факт, что светодиодные ленты могут записываться от двух типов напряжений: 12В и 24В. Таким образом, блок питания светодиодный подсветки должен обеспечивать на выходе необходимое напряжение. В списке технических параметров светодиодов, лента или матрицы находим требуемое напряжение питания и по этому параметру подбираем блок питания.

Блоки питания делятся на проходные и непроходные. Непроходные блоки питания (адаптеры) в основании имеют штекер для разъема. Блок питания-адаптер является незаменимым универсальным устройством, созданным, в первую очередь, для защиты электроприборов в условиях нестабильного напряжения в сети. Он обеспечивает преобразование электроэнергии при передаче ее от постоянного источника к энергопотребителям различной мощности.

Проходные блоки (их, отчего-то принято называть "трансформаторы") – эти блоки питания можно «врезать» в сеть напряжения. Т.е. с двух сторон в специальные разъемы поджимаются провода. С одной стороны 220 Вольт, а с другой – 12; провода, которые подключаются к светодиодным матрицам. Блоки питания бывают различной мощности: 1000 мА , 1500 мА, 2500мА, 3000мА.

Все они рассчитаны на подключения разного количества светодиодных матриц и светодиодных лент различной длины. Для обеспечения надёжной работы трансформатора, суммарная потребляемая мощность подключаемых лент не должна превышать 80% от максимальной мощности трансформатора. Условия это тем жестче, чем сложнее режим работы, температурный и климатический режим работы трансформатора Подобрать необходимый блок питания довольно просто.

К примеру, светодбодная матрица потребляет ток 120мА, соответственно на блок питания 1000мА можно установить до 8 светодиодных матриц.

Для подбора необходимого блока питания, нам необходимы такие показатели, как: потребляемая мощность на метр ленты и общая длина светодиодный ленты. Если, к примеру, Pленты=4,8 Вт/м, а общая длина = 3 метра, то потребуется блок питания с мощностью не менее 20 Вт.

Влаго- и пыле- защита блоков питания

Место установки блока питания светодиодный подсветки определяет необходимый уровень влагозащищенности блока питания. Если он будет установлен внутри сухого неполного помещения, то подойдет обычный интерьерный непроходной блок питания. Если же блок будет установлен во влажном помещении, таком как ванная комната, сауна, то необходимо применять влагозащитный проходной блок питания с защитой всех элементов цепи питания светодиодов. Если блок питания предполагается установить в корпусе рекламной вывески на улице, то к требованиям к блоку питания добавится допуск к работе в режиме отрицательных температур.

Для того, что бы определить возможность работы блока питания в тех или иных условиях, в его описании на сайте используется параметр IP. Под степенью защиты IP понимают защиту от пыли и влаги. Ingress Protection (IP) — это международная система классификации степеней защиты оболочки электрического и электротехнического оборудования от воздействия окружающей среды. после обозначения IP идут 2 цифры (к примеру, IP67). Первая цифра обозначает уровень защиты от пыли, а вторая - степень защиты от влаги. Чем выше цифры – тем очевиднее способность блока питания противостоять воздействию неблагоприятных условий эксплуатации. Поскольку условия работы блока питания внутри рекламной конструкции, установленной не предполагают, скажем, погружения в воду, то наиболее часто использующийся стандарт защиты – IP 54 и IP 64 (полная или частичная защита от пыли и защита от брызг).

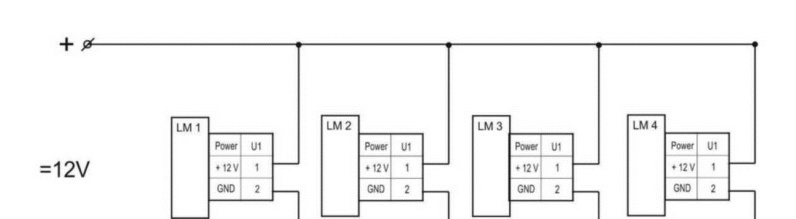

Схема подключения трансформатора

Все провода нужно подключать последовательно, т.е. к разъемам самих матриц если в левую половину подключаешь красный провод, то и в остальных разъемах нужно подключать также.

Если говорить проще, то от светодиодных матриц отходят двужильные провода: красный и черный. Их нужно скрутить в общую скрутку: плюсовые провода — в одну смотку (условно плюс), черные провода — в другую смотку (условно минус). Затем подключить к блоку питания.

При неправильном подключении ничего не перегорит, просто светодиоды замкнуться и не будут светиться.

Как регулировать яркость светодиодов?

Для этого нужно использовать диммер (светорегулятор), который позволяет регулировать напряжение, произвольно изменяя интенсивность освещенности светодиодов, светодиодных матриц и светодиодных лент.

Почему не стоит использовать самодельные трансформаторы и адаптеры, купленные на рынке?

Дело в том, что одной из причин преждевременного не гарантийного выхода из строй светодиодной подсветки является нестабильность параметров питания сети. Импульсные всплески, которые не способны отфильтровать бытовые преобразователи напряжения и трансформаторные блоки питания "убивают" светодиоды!

Использование в бытовых и дешевых адаптерах не надежной элементной базы через время вызывает заметное изменение параметров питания, что уже чревато выходом из строя системы подсветки или к перегреву такого блока питания, способного вызвать оплавление конструкции вывески, проникновению внутрь воды и короткому замыканию, которое уже чревато пожаром.

Промышленные блоки питания – сложное электронное устройство с импульсным преобразователя и стабилизатором напряжения и тока обеспечивают светодиодный подсветке щадящий режим работы и параметры питания, требуемые для нормальной работы светодиодов, а надежность и тепловая защита способны обеспечить долговременную безотказную работу всех элементов подсветки и вывески в целом.
